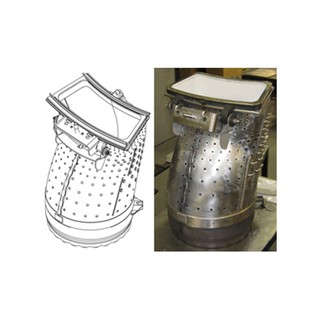

高効率・耐熱性ガスタービントランジションダクト

トランジションセクション：燃焼室とタービンを繋ぐ重要なブリッジ

移行部の形状は通常、徐々に変化するパイプです。その断面積は、コンプレッサーから燃焼室に向かって徐々に増加します。これは、コンプレッサー出口の空気流速と圧力が高いためであり、燃焼室内で燃料と空気流をよく混合し安定して燃焼させるためには、断面積を大きくして空気流速を下げる必要がある。その長さは、ガス タービンの全体的な設計と性能要件によって異なります。一般に、その長さの設計では、空気流の均一な移行と圧力損失の最小化を考慮する必要があります。

移行部、特に燃焼室出口からタービンに至る移行部は高温高圧に耐える必要があるため、高温の燃焼ガスの侵食にさらされます。そのため、通常はニッケル基合金などの耐高温合金材料が使用されます。製造工程の面では、内面を滑らかにし、空気の流れの摩擦抵抗を減らすために精密鋳造技術が関与している場合があります。同時に、一部の移行セクションでは、冷却空気を導入してコンポーネントの温度を下げる内部冷却チャネルの設計も採用され、高温環境における構造的完全性と安定した性能を確保します。

コンプレッサーから燃焼室への移行中に、主な機能は空気流の速度と圧力を調整することです。コンプレッサー出口での気流速度は高速ですが、燃焼室では燃料と空気の十分な混合と安定した燃焼を確保するために比較的低速の気流が必要です。移行セクションは空気流の速度を低下させ、それに応じて圧力が変化し、徐々に変化する断面積を通じて燃焼室入口の要件を満たすようになります。タービンがガスから効率的にエネルギーを抽出できるように、燃焼室からタービンまでの移行セクションでは、高温高速ガスが均一にタービンに流入できるようにする必要があります。

移行セクションの設計は、均一な空気の流れを確保するために非常に重要です。ガスタービンでは、燃焼室内での燃料と空気の混合と、タービン内でのガスの作業プロセスの両方で、均一な空気流分布が必要です。不均一な空気の流れは、不完全燃焼、局所的な過熱、タービンブレードにかかる不均一な力などの問題を引き起こす可能性があります。移行セクションは、ガイド ベーンや緩やかな壁形状などの特別な内部構造を介して空気流が均一に流れるようにガイドし、それによってガス タービン システム全体の性能と信頼性が向上します。

燃焼室とタービンの間の移行セクションは、タービンの作動性能に直接影響します。遷移セクションが高温ガスをタービンに均一に導くことができない場合、タービンブレードは不均一な熱応力および機械応力にさらされることになります。これはタービンの効率を低下させるだけでなく、タービンブレードの損傷を引き起こし、ガスタービンの耐用年数を短くする可能性があります。さらに、移行セクションでの圧力損失はタービン入口のガス圧力にも影響を及ぼし、それによってタービンの作動能力に影響を与えます。
